BENDER es un proveedor líder mundial en el área de la seguridad eléctrica. Los nuevos dispositivos LINETRAXX® con SensorPRO combinan la mejor tecnología de medición de alta resolución con una comunicación abierta en el espacio más reducido. Ofrecen funciones totalmente nuevas y son adecuados para el uso industrial, la automatización de edificios y los centros de procesamiento de datos, entre otras muchas aplicaciones.
Tecnología de medición inteligente en el espacio más reducido
Los nuevos dispositivos LINETRAXX® con SensorPRO están dotados de una interfaz abierta RS-485 con protocolo Modbus RTU y garantizan mediciones de alta granularidad hasta 100 kHz. Además, permiten ahorrar espacio en el armario eléctrico y son fáciles de instalar.
Soluciones adaptadas a cualquier requisito
Los dispositivos modulares LINETRAXX® con SensorPRO constan de un módulo de transformador y de módulos electrónicos que pueden conectarse según las necesidades. Los dispositivos compactos LINETRAXX® de un solo canal para corriente universal son especialmente aptos para el uso en el circuito terminal.
Garantía de la máxima disponibilidad con posibilidades de actualización
Tanto si se trata de cumplir los requisitos de la norma DGUV V3 alemana o de normas venideras, los dispositivos LINETRAXX® con SensorPRO están preparados para el mantenimiento preventivo y las futuras exigencias de la Industria 4.0 gracias a su interfaz abierta y a sus módulos electrónicos conectables.
En el contexto de temas fundamentales como la Industria 4.0 y el internet de las cosas (IoT), en la actualidad también Bender se ve confrontada cada vez más con los requisitos de modernas aplicaciones: generalmente se requieren soluciones altamente flexibles que cubran una amplia gama de prestaciones. Además, en los mercados existe una creciente demanda de sensores inteligentes que puedan integrarse de un modo rápido y sencillo en instalaciones y sistemas existentes.
Por lo tanto, un requisito esencial para los nuevos productos es la capacidad de comunicarse –y, a ser posible–, a través de interfaces y protocolos universales. Para poder generar un valor añadido en términos de mantenimiento preventivo y alta disponibilidad, los sensores deben ser capaces de transmitir todos los valores y estados a soluciones de monitorización de nivel superior, donde estos datos puedan ser evaluados e interpretados/procesados. Además, la granularidad de los datos está ganando cada vez más importancia, por lo que las modernas instalaciones a menudo emplean un gran número de sensores lo más pequeños y sencillos posible.
Market-driven solutions for modern applications
The requirements being placed on industrial systems and installations in terms of high availability are constantly increasing. This means that it is also becoming increasingly important to equip existing applications with monitoring technology so that downtimes can be reduced, for example by assisting with preventive maintenance. Options include installing residual current monitoring systems (RCMS), which also contributes to a reduction of the disconnection times required for insulation tests in line with DGUV (German Social Accident Insurance) Regulation 3.

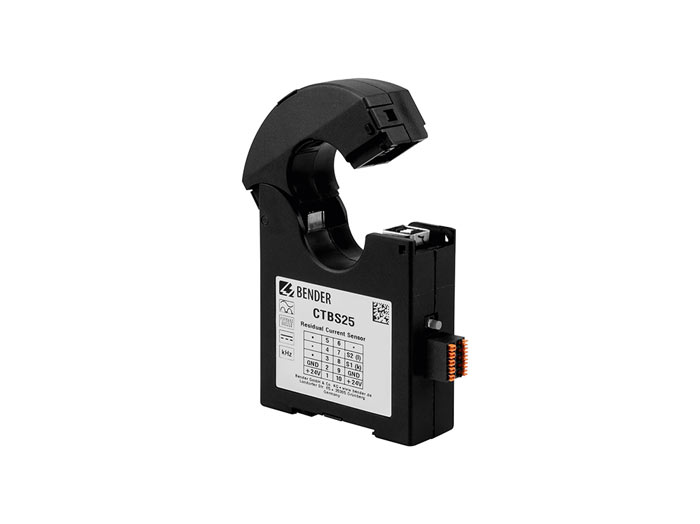

The AC/DC sensitive CTBS25 (type B) measuring current transformers convert system leakage and fault currents into an evaluable measurement signal. The devices are suitable for detecting fault currents with smooth DC components. The measuring current transformers can be used in DC, AC, and 3(N)AC systems. The measurement signal is evaluated using devices of the RCMS460/490 or EDS440 series, to which the measuring current transformers are connected.
La serie de dispositivos MRCDB300 universales se utiliza como protección adicional (protección frente al contacto directo) en sistemas conectados a tierra (sistemas TN y TT), en los que pueden surgir corrientes de fuga continuas o alternas.
Parte de estos sistemas son, en particular, equipos con rectificadores de puente de seis impulsos o rectificación de media onda con alisado, p. ej. inversores, cargadores o máquinas de construcción con accionamientos de frecuencia controlada. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 se activan.
Con el uso de un módulo MRCDB300 y un elemento de conmutación con propiedades aislantes, la combinación de dispositivos cumple los requisitos de un dispositivo de protección MRCD según DIN EN 60947-2, Anexo M.
La aplicación está destinada específicamente a objetivos de protección como la protección de las personas, la protección contra incendios y la protección de las instalaciones. El elemento de conmutación no debe superar un tiempo máximo de desconexión de 20 ms. Los módulos de monitorización de corriente diferencial están compuestos por la electrónica de evaluación MRCDB300 y un núcleo de transformador de corriente de medición de la serie CTBC20(P)....210(P).
Para ensamblar un módulo completo, se requiere tanto la electrónica como el núcleo de transformador de corriente de medición. Si se piden por separado, estos dos componentes deben conectarse entre sí y ajustarse durante la puesta en servicio.
Los transformadores de corriente de medición de la serie CTBC20P…210P tienen un blindaje magnético integrado y son adecuados para aplicaciones con elevadas corrientes de carga o activación.

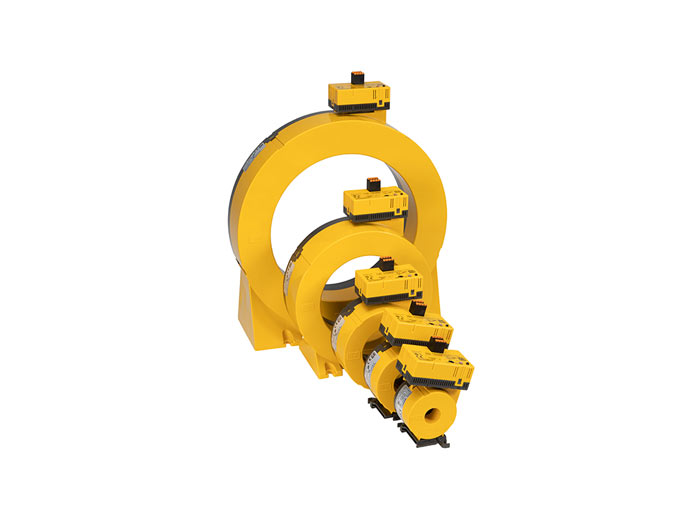

Los transformadores de corriente de medición de la serie CTUB100 son una combinación de núcleos de transformador de corriente de medición CTBC... y módulos electrónicos CTUB10... que convierten las corrientes alternas y continuas en una señal de medición evaluable. La señal de medición se puede evaluar con ayuda de dispositivos de la serie RCMA420/423 o RCMS460/490. La conexión de los transformadores de corriente de medición con los respectivos dispositivos se realiza mediante un cable de 2 o 6 hilos. Pueden utilizarse en sistemas de CC, CA y 3(N)CA.
Los transformadores de corriente de medición de la serie CTUB100 son una combinación de núcleos de transformador de corriente de medición CTBC... y módulos electrónicos CTUB10... que convierten las corrientes alternas y continuas en una señal de medición evaluable. La señal de medición se puede evaluar con ayuda de dispositivos de la serie RCMA420/423 o RCMS460/490. La conexión de los transformadores de corriente de medición con los respectivos dispositivos se realiza mediante un cable de 2 o 6 hilos. Pueden utilizarse en sistemas de CC, CA y 3(N)CA.
Los transformadores de corriente de medición CTUB101-CTBCxx han sido concebidos para la conexión a los dispositivos de la serie RCMA420/423 y se alimentan con una tensión de suministro de ±12 V CC directamente por el dispositivo de evaluación mediante el cable de 6 hilos.
Los transformadores de corriente de medición CTUB102-CTBCxx han sido concebidos para la conexión a un RCMS460/490. Si los transformadores de corriente de medición CTUB102-CTBCxx se conectan a un sistema RCMS460/490, estos necesitarán una fuente de alimentación de 24 V CC que está disponible como accesorio.
Los núcleos de transformador de corriente de medición de la serie CTBC20P…210P tienen un apantallamiento magnético integrado y son adecuados para aplicaciones con elevadas corrientes de carga o activación.

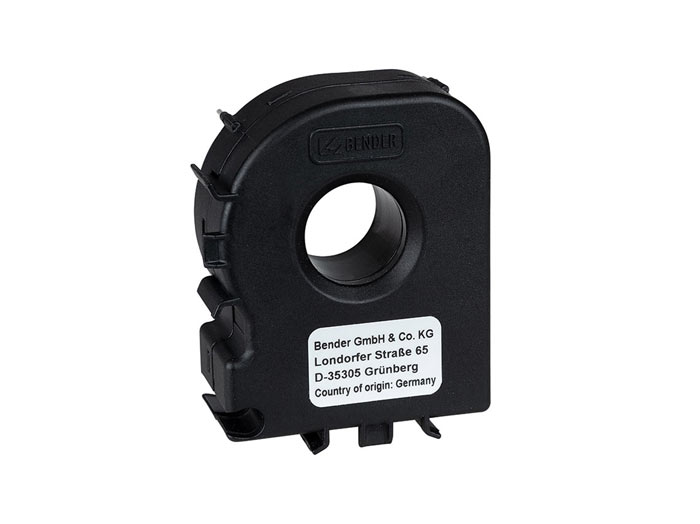

El módulo de monitorización de corriente diferencial universal monitoriza fuentes de alimentación conectadas a tierra hasta 300 V y equipos conectados hasta corrientes nominales de 32 A para detectar corrientes de derivación y de fuga. El módulo ha sido concebido para el montaje en dispositivos de distribución tales como cuadro de distribución de energía o tomas de corriente múltiples y se alimenta con 12…24 V CC.
El RCMB131-01 ha sido concebido para el montaje en PDU y cajas de salidas. El módulo se puede comunicar con un maestro a través de una interfaz RS-485 mediante Modbus RTU.
El RCMB131-02 ha sido concebido para el montaje en cuadro de distribución de energía y cajas de salidas. A través de una salida PWM, el módulo emite el valor RMS de la corriente diferencial, que es leído y evaluado por un circuito de nivel superior.
El RCMB132-01 ha sido concebido para el montaje en PDU y cajas de salidas. El módulo se puede comunicar con un maestro a través de una interfaz RS-485 mediante Modbus RTU. Es posible conectar varios dispositivos en cadena. Para ello, el RCMB132-01 dispone de dos conectores idénticos para RS-485 (incl. alimentación de tensión).

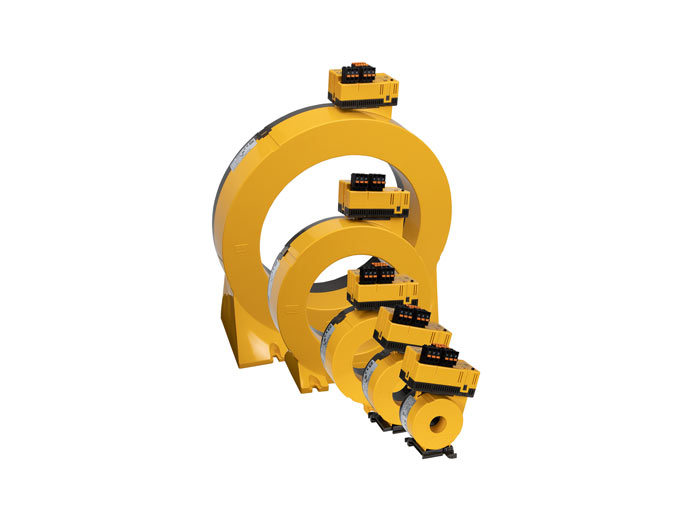

Los módulos de vigilancia de corriente diferencial de la serie RCMB300 están concebidos para la medición de corrientes de fuga continuas y alternas en sistemas puestos a tierra (sistemas TN y TT). Los módulos son capaces de medir corrientes diferenciales hasta una magnitud de IΔ = 20 A en una gama de frecuencia de CC…100 kHz.
Con dos valores de respuesta ajustables por separado, se puede diferenciar entre preaviso y alarma. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 se activan.
Los módulos tienen una interfaz RS-485 con Modbus RTU, a través de la cual se transmiten valores medidos y de alarma. Esta interfaz permite además la parametrización.
Los módulos de monitorización de corriente diferencial están compuestos por la electrónica de evaluación RCMB301 y un núcleo de transformador de corriente de medición de la serie CTBC20(P)....210(P). Para ensamblar un módulo completo, se requiere tanto la electrónica como el núcleo de transformador de corriente de medición. Si se piden por separado, estos dos componentes deben conectarse entre sí y ajustarse durante la puesta en servicio.
Los núcleos de transformador de corriente de medición de la serie CTBC20P…210P tienen un blindaje magnético integrado y son adecuados para aplicaciones con elevadas corrientes de carga o activación.
