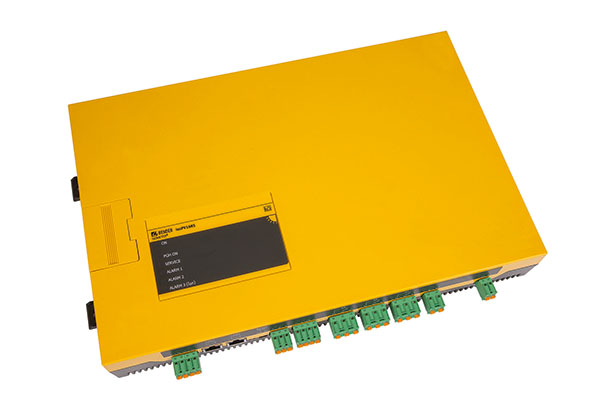

ISOMETER® isoPV1685RTU/isoPV1685P
- Aplicación de sistemas fotovoltaicos hasta AC 1000 V/DC 1500 V
- Valores de respuesta ajustables por separado 200 Ω…1 MΩ
- Adaptación automática a la capacidad de fuga del sistema
hasta 2000 μF - Interfaz seleccionable RS-485 o Modbus
Este equipo es utilizado para la vigilancia del aislamiento en grandes instalaciones fotovoltaicas diseñadas como sistema IT de hasta AC 1000 V/DC 1500 V. El procedimiento de medida desarrollado especialmente para oscilaciones de tensión lentas (MPP Tracking) vigila la resistencia de aislamiento incluso en instalaciones, que presentan capacidades de derivación a tierra muy altas, al tratarse de grandes superficies de generación solares, así como medidas de supresión de interferencias CEM. La adaptación a la capacidad el sistema, se ealiza de manera automática.
El dispositivo genera pulsos de corriente de localización necesarios para la localización de fallas de aislamiento. Eso permite la localización de la falla de aislamiento utilizando localizadores de fallas de aislamiento móviles o instalados de forma permanente.
- Aplicación de sistemas fotovoltaicos hasta AC 1000 V/DC 1500 V
- Valores de respuesta ajustables por separado 200 Ω…1 MΩ
- Adaptación automática a la capacidad de fuga del sistema
hasta 2000 μF - Interfaz seleccionable RS-485 o Modbus
Este equipo es utilizado para la vigilancia del aislamiento en grandes instalaciones fotovoltaicas diseñadas como sistema IT de hasta AC 1000 V/DC 1500 V. El procedimiento de medida desarrollado especialmente para oscilaciones de tensión lentas (MPP Tracking) vigila la resistencia de aislamiento incluso en instalaciones, que presentan capacidades de derivación a tierra muy altas, al tratarse de grandes superficies de generación solares, así como medidas de supresión de interferencias CEM. La adaptación a la capacidad el sistema, se ealiza de manera automática.
El dispositivo genera pulsos de corriente de localización necesarios para la localización de fallas de aislamiento. Eso permite la localización de la falla de aislamiento utilizando localizadores de fallas de aislamiento móviles o instalados de forma permanente.
Características
Solo la versión del dispositivo isoPV1685P proporciona un inyector de corriente de localización.
- Monitorización de aislamiento de sistemas fotovoltaicos a gran escala
- Medición de fallas de aislamiento de baja resistencia
- Valores de respuesta ajustables por separado Ran1 (alarma 1) y Ran2 (alarma 2) (ambos 200 Ω…1 MΩ) para preaviso y alarma. Se aplica Ran1 ≥ Ran2.
- Ajuste automático a altas capacitancias de fuga del sistema hasta 2000 μF, rango seleccionable
- Monitorización de conexión de L +, L- para polaridad inversa
- Autoprueba del dispositivo con mensaje de error automático en caso de error
- Relés de alarma ajustables por separado para fallo de aislamiento 1, fallo de aislamiento 2
- Interfaz CAN para emitir valores medidos, estados y alarmas
- Interfaz RS-485
- isoPV1685P: bus BMS, p. ej. para controlar la ubicación de la falla de aislamiento
- isoPV1685RTU: bus BMS o Modbus (se puede cambiar mediante el interruptor DIP) - Tarjeta μSD con registrador de datos y memoria histórica para alarmas
Aplicaciones
- Vigilancia del aislamiento y la corriente diferencial en grandes instalaciones fotovoltaicas diseñadas como sistema IT de hasta AC 1000 V/DC 1500 V
ISOMETER® isoPV1685RTU/isoPV1685P Variante(s)
| Tipo | Rango de respuesta | Tensión de alimentación Us | Tensión nominal Un | Referencia |
|---|---|---|---|---|
| isoPV1685RTU-425 | 200 Ω…1 MΩ | DC 18…30 V | AC 0…1000 V/DC 0…1500 V | B91065603 |
| isoPV1685P-425 | 200 Ω…1 MΩ | DC 18…30 V | DC 0…1500 V | B91065604 |
Descargas para ISOMETER® isoPV1685RTU/isoPV1685P
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| isoPV1685P | Manuales | 4.8 MB | EN | 2024/09/0505.09.2024 | D00007 |
| isoPV1685P | Manuales | 4.9 MB | DE | 2024/09/0303.09.2024 | D00007 |
| isoPV1685P | Datos técnicos | 2.0 MB | EN | 2024/09/0505.09.2024 | D00007 |
| isoPV1685P | Datos técnicos | 2.0 MB | DE | 2024/09/0505.09.2024 | D00007 |
| isoPV1685RTU - Modbus settings | Nota de aplicación | 250.2 KB | EN | 2023/07/0606.07.2023 | |
| isoPV1685RTU - Modbuseinstellungen | Nota de aplicación | 252.9 KB | DE | 2023/07/0606.07.2023 | D00007 |
| UKCA - isoXX1685 | Declaración de conformidad | 122.0 KB | 2023/06/1212.06.2023 | ||
| Erneuerbare Energien: Photovoltaik | Folletos sector del mercado | 2.0 MB | DE | 2023/06/1616.06.2023 | |
| isoXX1685 | Declaración de conformidad CE | 89.1 KB | 2023/06/1212.06.2023 | ||
| Renewable energies: Photovoltaics | Folletos sector del mercado | 2.0 MB | EN | 2023/06/1616.06.2023 | |
| CAN communication for isoPV1685 | Manuales | 367.2 KB | EN | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Manuales | 2.5 MB | DE | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Manuales | 2.4 MB | EN | 2023/04/0505.04.2023 | D00007 |
| isoPV1685/isoPV1685PFR Appendix A | Manuales | 494.6 KB | EN | 2019/05/1313.05.2019 | D00007 |
| isoPV1685RTU/isoPV1685P | Datos técnicos | 627.9 KB | DE | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Datos técnicos | 645.5 KB | EN | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Datos técnicos | 520.2 KB | ES | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Guías rápida | 1.0 MB | DE | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Guías rápida | 1.0 MB | EN | 2023/04/0505.04.2023 | D00007 |
