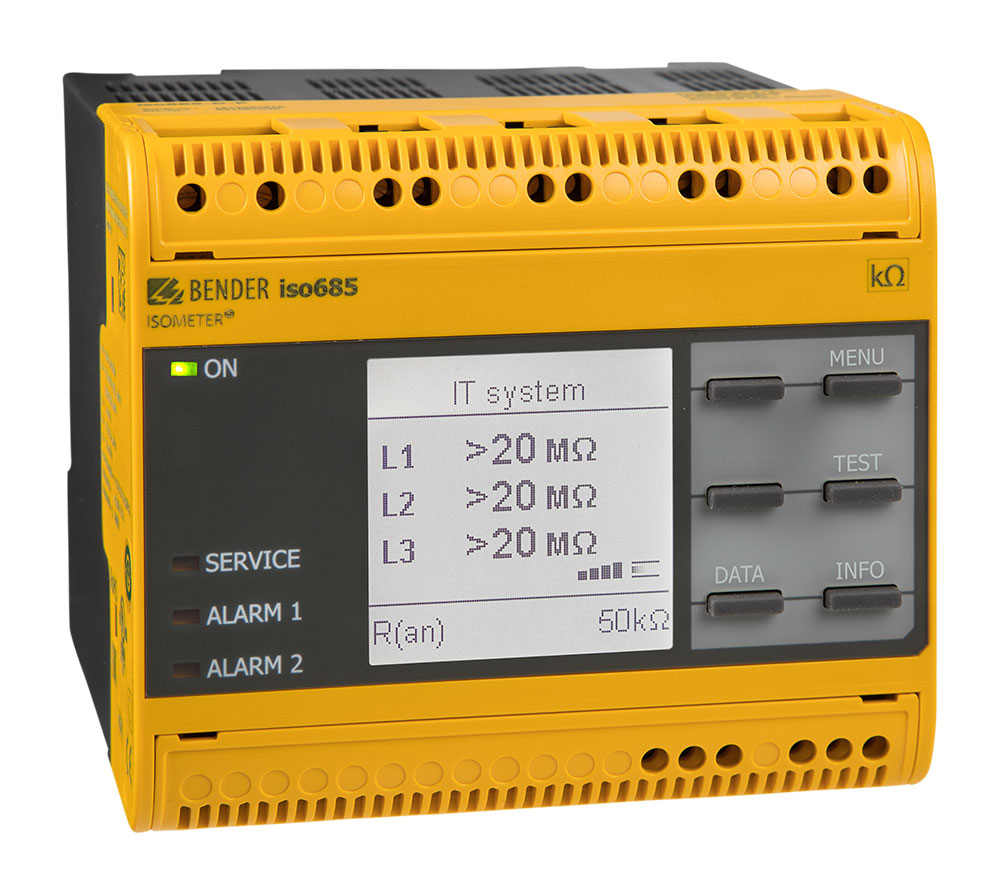

ISOMETER® isoNAV685-D-B
- Offline monitoring
- 3 insulation levels are monitored
- Modbus TCP
- Reduced measuring voltage
El ISOMETER® isoNAV685-D-B es un vigilante del aislamiento de sistemas IT según IEC 61557-8. Se puede utilizar de forma universal en sistemas TN, TT o IT.
- Offline monitoring
- 3 insulation levels are monitored
- Modbus TCP
- Reduced measuring voltage
El ISOMETER® isoNAV685-D-B es un vigilante del aislamiento de sistemas IT según IEC 61557-8. Se puede utilizar de forma universal en sistemas TN, TT o IT.
Características
- ISOMETER® para la vigilancia de la resistencia de aislamiento en sistemas desconectados
- Adaptación automática a la capacidad de derivación de red
- Procedimiento de medida AMPPLUS
- Un valor de respuesta ajustable con un rango de 10 kΩ…1 MΩ (configuración de fábrica = 50 kΩ)
- Pantalla gráfica LCD de alta resolución para una lectura y registro fácil del estado del aparato
- Vigilancia de conexión a tierra
- Auto-test automático
- Memoria de eventos con reloj de tiempo real (buffer de 3 días) para memorización de 1023 mensajes de alarma con fecha y hora
- Entradas y salidas digitales libremente programables
- Ajustes a través de Internet o Intranet (servidor web/opción: COMTRAXX® Gateway)
- Diagnóstico remoto desde cualquier parte del mundo a través de Internet (sólo a través del servicio técnico de Bender)
- Modbus TCP, servidor web y BCOM
Aplicaciones
- Vigilancia de consumidores y redes desconectadas
ISOMETER® isoNAV685-D-B Variante(s)
| Tipo | Margen de tensión nominal de red Un | Tensión de alimentación US | Ref. |
|---|---|---|---|
| isoNAV685-D-B | offline | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067024 |
Accesorios opcionales para ISOMETER® isoNAV685-D-B
| Denominación | Ref. |
|---|---|
| Kit de bornas tornillo* | B91067901 |
| Kit de bornas de presión | B91067902 |
| Accesorios para caja (cubierta de bornas, 2 clips para el montaje)* | B91067903 |
* incluido en el suministro
¡Instrumentos de medida compatibles bajo consulta!
Descargas para ISOMETER® isoNAV685-D-B
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| UKCA - iso685 | Declaración de conformidad | 140.4 KB | 2023/07/1414.07.2023 | ||
| TÜV NORD - isox685x and FP200x | Certificados | 415.9 KB | EN | 2023/10/1111.10.2023 | |
| TÜV NORD - isox685x und FP200x | Certificados | 436.6 KB | DE | 2023/10/1111.10.2023 | |
| iso685 | Declaración de conformidad CE | 87.5 KB | 2023/07/1414.07.2023 | ||
| isoNAV685-D-B | Guías rápida | 1.2 MB | DE | 2024/05/2929.05.2024 | D00264 |
| isoNAV685-D-B | Guías rápida | 1.2 MB | EN | 2024/05/2929.05.2024 | D00264 |
| isoNAV685-D-B | Manuales | 2.6 MB | DE | 2020/09/0404.09.2020 | D00264 |
| isoNAV685-D-B | Manuales | 2.5 MB | EN | 2019/05/1313.05.2019 | D00264 |
| isoNAV685-D-B | Datos técnicos | 1.8 MB | DE | 2021/03/1111.03.2021 | D00264 |
| isoNAV685-D-B | Datos técnicos | 1.7 MB | EN | 2021/03/1111.03.2021 | D00264 |
| isoNAV685-D-B | Datos técnicos | 1.8 MB | ES | 2021/03/1111.03.2021 | D00264 |
| isoNAV685-D-B | Datos técnicos | 1.9 MB | FR | 2021/04/2121.04.2021 | D00264 |
| Insulation monitoring in earthed wind powered energy plants with the isoNAV685-D-B | Folletos sector del mercado | 2.0 MB | EN | 2019/05/1313.05.2019 | D00264 |
| Isolationsüberwachung in geerdet betriebenen Windenergieanlagen mit isoNAV685-D-B | Folletos sector del mercado | 2.9 MB | DE | 2019/05/1313.05.2019 | D00264 |
| iso685 | Folletos producto | 1.8 MB | DE | 2019/05/1313.05.2019 | D00022 |
| iso685 | Folletos producto | 1.8 MB | EN | 2019/05/1313.05.2019 | D00022 |
| iso685 | Folletos producto | 1.8 MB | ES | 2019/05/1313.05.2019 | D00022 |
