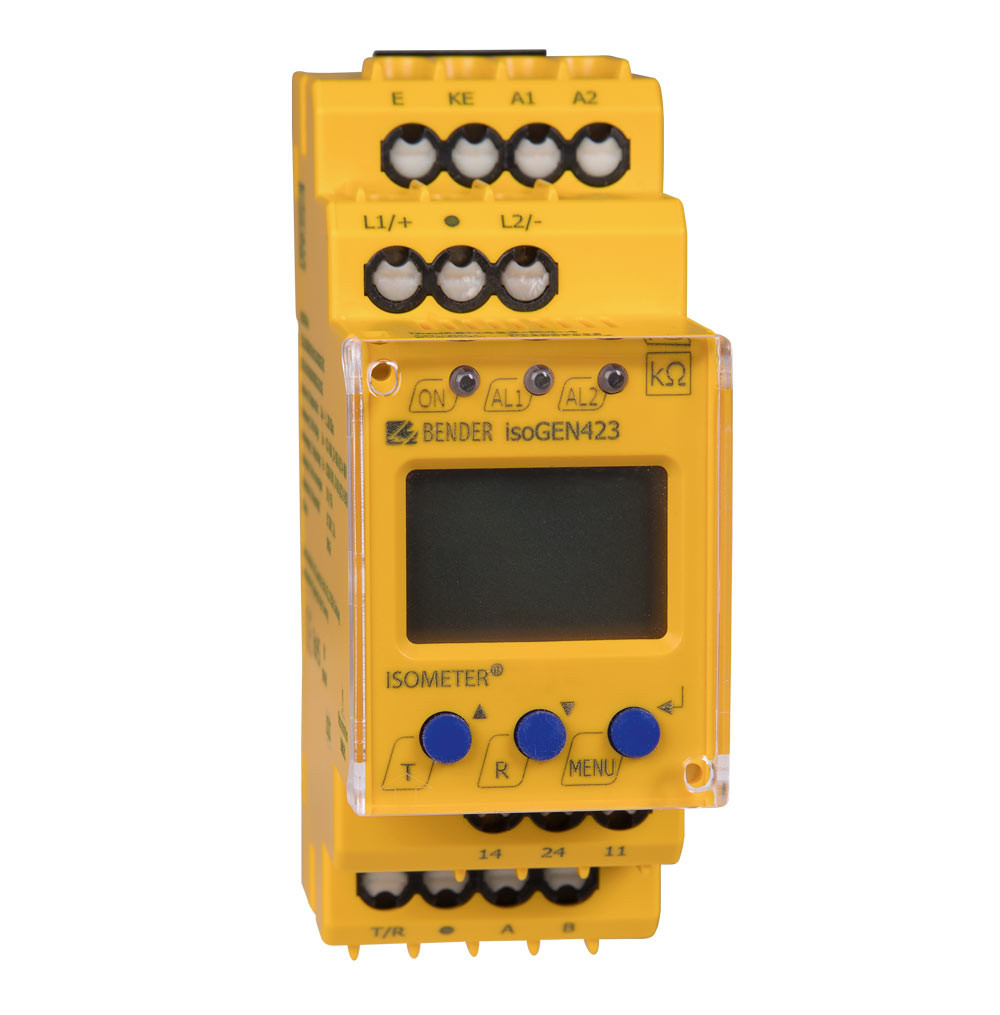

ISOMETER® isoGEN423

Vigilante de aislamiento para generadores móviles
Aislamiento protector con vigilancia de aislamiento y desconexión
Según DIN VDE 0100-551 y DIN EN 61557-8
Dos valores de respuesta (Ajustes de fábrica 46 kΩ, 23 kΩ)

El ISOMETER® vigila la resistencia de aislamiento de sistemas AC, AC/DC y DC aislados de tierra (sistemas IT) con tensiones nominales de red de 3(N)AC, AC/DC 0…400 V o DC 0…400 V. La capacidad máxima admisible de derivación de red C_e es de 5 μF.

Los componentes alimentados por corriente continua existentes en sistemas AC no influyen en el comportamiento de respuesta si fluye al menos una corriente de carga de DC 10 mA.

La tensión de alimentación separada permite además vigilar un sistema sin tensión.

¿Alguna duda? Contáctenos!

Vigilante de aislamiento para generadores móviles
Aislamiento protector con vigilancia de aislamiento y desconexión
Según DIN VDE 0100-551 y DIN EN 61557-8
Dos valores de respuesta (Ajustes de fábrica 46 kΩ, 23 kΩ)

El ISOMETER® vigila la resistencia de aislamiento de sistemas AC, AC/DC y DC aislados de tierra (sistemas IT) con tensiones nominales de red de 3(N)AC, AC/DC 0…400 V o DC 0…400 V. La capacidad máxima admisible de derivación de red C_e es de 5 μF.

Los componentes alimentados por corriente continua existentes en sistemas AC no influyen en el comportamiento de respuesta si fluye al menos una corriente de carga de DC 10 mA.

La tensión de alimentación separada permite además vigilar un sistema sin tensión.

¿Alguna duda? Contáctenos!

Características

Vigilancia de la resistencia de aislamiento para sistemas AC/DC aislados de tierra
Medida de la tensión de red (true r.m.s.) con detección de mín./máx. tensión
Medida de las tensiones DC de la red a tierra (L1+/PE y L2-/PE)
Dos modos de funcionamiento: GEn y DC
Adaptación automática a la capacidad de derivación de la red hasta 5 μF
Ajuste posible del retardo de arranque, respuesta y reposición
Dos valores de respuesta ajustables por separado en el rango 5…200 kΩ (Alarma 1, Alarma 2)
Las alarmas se emiten mediante LED (AL1, AL2), una pantalla y relés de alarma (K1, K2)

Autocomprobación automática del dispositivo con vigilancia de la conexión
Selección posible del comportamiento de corriente de reposo o trabajo de los relés
Visualización de valores medidos mediante pantalla LCD multifunción
Memoria de fallos activable
RS-485 (separación galvánica) con los siguientes protocolos:
– Interfaz BMS (interfaz de dispositivos de medida Bender) para el intercambio de datos con otros componentes Bender
– Modbus RTU
– IsoData (para la salida continua de datos)
Protección por contraseña contra la
modificación no autorizada de ajustes

Aplicaciones

Circuitos principales AC hasta 400 V
Circuitos principales DC hasta 400 V
Generadores según la norma DIN VDE 0100-551
