ISOMETER® iso685-…-B

  • Perfiles de medida predefinidos
  • Medida fiable de la resistencia de aislamiento, tensión, capacitancia y frecuencia
  • Servidor web integrado
  • Modbus TCP/RTU
  • Puede utilizarse en sistemas IT acoplados

El ISOMETER® iso685-…-B es un vigilante de aislamiento para sistemas IT según IEC 61557-8. Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC. En los sistemas AC puede haber, además, varias partes de la instalación alimentadas por corriente continua (p. ej. convertidores de corriente, rectificadores, accionamientos regulados).

Variantes de aparato

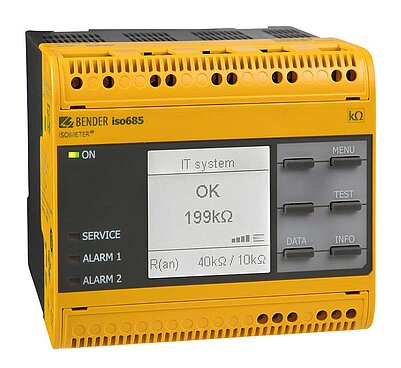

iso685-D-B: La versión iso685-D incorpora una pantalla gráfica LCD de alta resolución y elementos de mando para el manejo directo de las funciones del aparato. No se puede combinar con un FP200.
iso685-S-B:  La versión iso685-S-B no incorpora pantalla ni unidad de mando. Sólo es posible utilizarla junto con el FP200 y es manejado indirectamente a través de éste.
Opción "W":  De manera opcional se dispone de las variantes con opción “W” para condiciones climáticas y mecánicas extremas (ISOMETER® iso685W-D e iso685W-S).

¿Alguna duda? Contáctenos!

ISOMETER® isoRW685W-D
ISOMETER® isoRW685W-D
  • Perfiles de medida predefinidos
  • Medida fiable de la resistencia de aislamiento, tensión, capacitancia y frecuencia
  • Servidor web integrado
  • Modbus TCP/RTU
  • Puede utilizarse en sistemas IT acoplados

El ISOMETER® iso685-…-B es un vigilante de aislamiento para sistemas IT según IEC 61557-8. Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC. En los sistemas AC puede haber, además, varias partes de la instalación alimentadas por corriente continua (p. ej. convertidores de corriente, rectificadores, accionamientos regulados).

Variantes de aparato
iso685-D-B: La versión iso685-D incorpora una pantalla gráfica LCD de alta resolución y elementos de mando para el manejo directo de las funciones del aparato. No se puede combinar con un FP200.
iso685-S-B:  La versión iso685-S-B no incorpora pantalla ni unidad de mando. Sólo es posible utilizarla junto con el FP200 y es manejado indirectamente a través de éste.
Opción "W":  De manera opcional se dispone de las variantes con opción “W” para condiciones climáticas y mecánicas extremas (ISOMETER® iso685W-D e iso685W-S).

¿Alguna duda? Contáctenos!

Características

  • ISOMETER® para redes AC (sistema IT) con rectificadores conectados galvánicamente o para redes DC (sistema IT: esquema aislado de tierra)
  • Adaptación automática a la capacidad de derivación de la red
  • Combinación de AMPPLUSy otros procedimientos de medida dependientes del perfil
  • Dos valores de respuesta configurables por separado 1 kΩ…10 MΩ
  • Pantalla LCD gráfica alta resolución
  • Vigilancia de la conexión (cables de medida)
  • Autovigilancia con aviso automático
  • Representación gráfica del curso del aislamiento a lo largo del tiempo (isoGraph)
  • Memoria de eventos con reloj de tiempo real (buffer de 3 días) para memorización de 1023 mensajes de alarma con fecha y hora
  • Salida de corriente o tensión 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (con separación galvánica), análoga al valor de aislamiento medido de la red
  • Entradas y salidas digitales libremente programables
  • Configuración remota a través de Internet/Intranet (servidor Web/opción: COMTRAXX® Gateway)
  • Diagnóstico remoto a través de Internet (sólo a través del servicio técnico de Bender)
  • RS-485/BS (Bender-Sensor-Bus) para el intercambio con otros componentes de Bender
  • ISOnet: separación interna del ISOMETER® del sistema IT a vigilar (p.ej. en el acoplamiento de varios sistemas IT)
  • BCOM, Modbus TCP/RTU y servidor web
  • Posibilidad de ampliar tensión a través de acoplador

Aplicaciones

  • Circuitos de corriente principales AC, DC o AC/DC
  • Circuitos de corriente principales AC/DC con componentes de corriente continua conectados directamente como convertidores de corriente, rectificadores, accionamientos regulados
  • Instalaciones SAI, redes de baterías
  • Calefactores con control por fases
  • Instalaciones con fuentes conmutadas
  • Sistemas IT acoplados con altas capacidades de derivación

ISOMETER® iso685-…-B Variante(s)

TipoMargen de tensión de red nominal UnTensión de alimentación USPantallaOpción WReferencia
iso685-D-BAC 0…690 V; 1…460 Hz /
DC 0…1000 V		AC 24…240 V; 50…400 Hz /
DC 24…240 V		integrada–B91067020
iso685W-D-BAC 0…690 V; 1…460 Hz /
DC 0…1000 V		AC 24…240 V; 50…400 Hz /
DC 24…240 V		integrada-40…+70°C,
3K23, 3M12		B91067020W
iso685-S-B + FP200AC 0…690 V; 1…460 Hz /
DC 0…1000 V		AC 24…240 V; 50…400 Hz /
DC 24…240 V		separada–B91067220
iso685W-S-B + FP200AC 0…690 V; 1…460 Hz /
DC 0…1000 V		AC 24…240 V; 50…400 Hz /
DC 24…240 V		separada-40…+70°C,
3K23, 3M12		B91067220W

Accesorios opcionales para ISOMETER® iso685-…-B

DenominaciónTipoReferencia
AcopladoresAGH150W-4
AGH204S-4
AGH520S
AGH676S-4		B98018006
B914013
B913033
B913055

Posibles instrumentos de medida bajo pedido!

DenominaciónReferencia
Kit de bornas de tornillo*B91067901
Kit de bornas de presiónB91067902
Accesorios para caja (cubierta de bornas, 2 clips para el montaje)*B91067903

* incluido en el suministro
