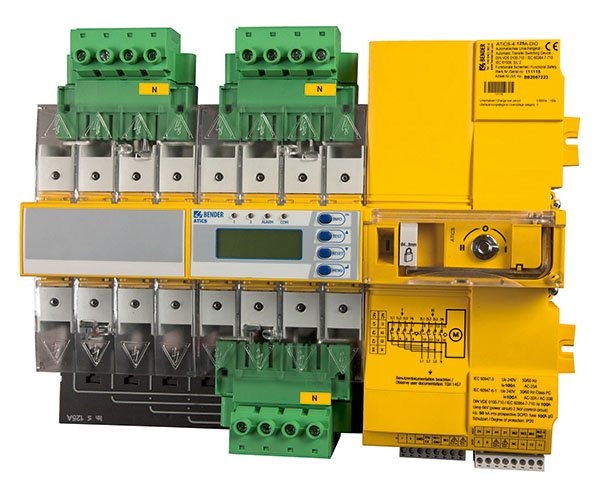

ATICS®-…-DIO
El relé de conmutación automática ATICS® incluye todas las funciones para realizar el cambio entre dos sistemas de suministro independientes. La sección de potencia y la sección electrónica están integradas en una sola carcasa, esto permite un ahorro de espacio significante en la instalación y en el cuadro de distribución en cuestión, simplifica el cableado y reduce el error potencial. La serie de equipos ATICS® han sido fabricados teniendo en cuenta los estándares de seguridad funcional (SIL 2) que garantizan una alta fiabilidad.
El tipo de conectores en combinación con el conmutador de bypass permiten remplazarlos durante los trabajos de mantenimiento sin tener que realizar una interrupción del suministro eléctrico. ATICS® mejora considerablemente el nivel de seguridad particularmente en instalaciones industriales, hospitalarias e instalaciones sensibles.
El relé de conmutación automática ATICS® incluye todas las funciones para realizar el cambio entre dos sistemas de suministro independientes. La sección de potencia y la sección electrónica están integradas en una sola carcasa, esto permite un ahorro de espacio significante en la instalación y en el cuadro de distribución en cuestión, simplifica el cableado y reduce el error potencial. La serie de equipos ATICS® han sido fabricados teniendo en cuenta los estándares de seguridad funcional (SIL 2) que garantizan una alta fiabilidad.
El tipo de conectores en combinación con el conmutador de bypass permiten remplazarlos durante los trabajos de mantenimiento sin tener que realizar una interrupción del suministro eléctrico. ATICS® mejora considerablemente el nivel de seguridad particularmente en instalaciones industriales, hospitalarias e instalaciones sensibles.
Características
Perfecto para la instalación en espacios reducidos/actualizaciones
- Aparato compacto para el montaje sin complicaciones de suministros de corriente de seguridad con seguridad funcional según DIN EN 61508 (SIL 2) en centros informáticos, en la industria o en recintos de uso médico del grupo 2 según DIN VDE 0100-710 (VDE 0100-710)/ IEC 60364-7-710
- Todo en uno: Integración del interruptor de separación de carga y del control
- Diseño compacto
- Soluciones para todas las aplicaciones
Comodidad para la instalación y la puesta en marcha
- Ahorro de tiempo y dinero
Seguridad en el servicio
- Contactos de separación de carga robustos
- Bloqueo mecánico
- Accionamiento manual en el mismo aparato
- Seguridad funcional SIL 2
- Certificado por TÜV SÜD
Mantenimiento sin paradas
- Conexiones por enchufe e interruptor de bypass opcional
- Excelente capacidad de comunicación y parametrización
Aplicaciones
- Montaje de suministros de corriente de seguridad, p.ej. para
– Distribuidores principales
– Centros informáticos
– Industria - Actualizaciones
ATICS®-…-DIO Variante(s)
ATICS®…-DIO 2 polos
| Tipo | Versión | Corriente de servicio nominal Ie | Incluido en el envío | Ref. |
|---|---|---|---|---|
| ATICS-2-63A-DIO | 2 polos | AC 63 A | 1 x STW3, puente, conector enchufable, tapa de bornas | B92057212 |
| ATICS-2-80A-DIO | 2 polos | AC 80 A | 1 x STW3, puente, conector enchufable, tapa de bornas | B92057213 |
| ATICS-BP-2-63A-SET | Kit de interruptor de bypass | AC 63 A | Puente, tapa de bornas, contactos auxiliares, LEDs verde/rojo | B92057252 |
| ATICS-BP-2-80A-SET | Kit de interruptor de bypass | AC 80 A | Puente, tapa de bornas, contactos auxiliares, LEDs verde/rojo | B92057253 |
ATICS®…-DIO 4 polos
| Tipo | Versión | Corriente de servicio nominal Ie | Incluido en el envío | Ref. |
|---|---|---|---|---|
| ATICS-4-80A-DIO | 4 polos | AC 80 A | 4 x STW3, puente, conector enchufable, tapa de bornas | B92057222 |
| ATICS-4-125A-DIO | 4 polos | AC 125 A | 4 x STW4, puente, conector enchufable, tapa de bornas | B92057223 |
| ATICS-4-160A-DIO | 4 polos | AC 160 A | 4 x STW4, puente, tapa de bornas | B92057224 |
| ATICS-BP-4-80A-SET | Kit de interruptor de bypass | AC 80 A | Puente, tapa de bornas, contactos auxiliares, LEDs verde/rojo | B92057260 |
| ATICS-BP-4-125A-SET | Kit de interruptor de bypass | AC 125 A | Puente, tapa de bornas, contactos auxiliares, LEDs verde/rojo | B92057262 |
| ATICS-BP-4-160A-SET | Kit de interruptor de bypass | AC 160 A | Puente, tapa de bornas, contactos auxiliares, LEDs verde/rojo | B92057264 |
Accesorios opcionales para ATICS®-…-DIO
| Tipo | Denominación | Ref. |
|---|---|---|
| STW3 | Transformador de corriente de medida (control de cortocircuito) para ATICS® < 100 A | B98021000 |
| STW4 | Transformador de corriente de medida (control de cortocircuito) para ATICS® < 100 A | B98021001 |
