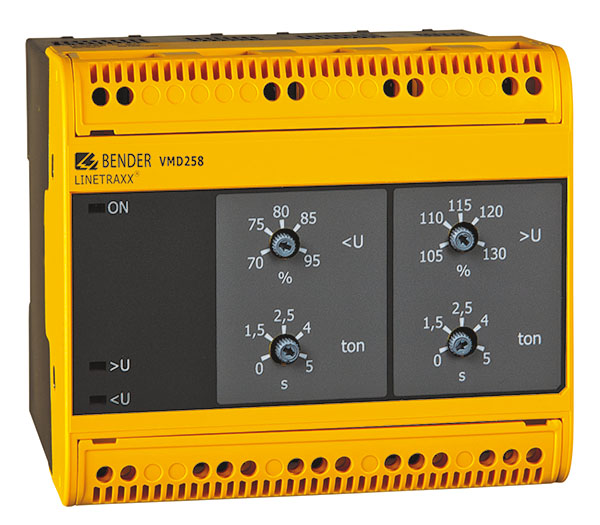

LINETRAXX® VMD258
- Técnica analógica pura para aplicaciones de seguridad
- Para tensiones nominales de la red de distribución de hasta 690 V
- Vigilancia de la subtensión y la sobretensión de las redes 3AC
El relevador de tensión VMD258 monitorea, en sistemas de AC trifásicos, subtensión y sobretensión (función ventana). La conexión del neutro no es requerida.
El voltaje de alimentación a la electrónica del equipo es tomada del sistema a monitorear. La alimentación a la electrónica del equipo, los contactos y la conexión para el dispositivo externo de almacenamiento de energía están asilados del sistema por medio de un doble aislamiento. Transfomadores de entrada especiales atenúan las interferencias del sistema.
Los valores de respuesta para la subtensión y sobretensión así como el retardo de respuesta son ajuste continuo.
- Técnica analógica pura para aplicaciones de seguridad
- Para tensiones nominales de la red de distribución de hasta 690 V
- Vigilancia de la subtensión y la sobretensión de las redes 3AC
El relevador de tensión VMD258 monitorea, en sistemas de AC trifásicos, subtensión y sobretensión (función ventana). La conexión del neutro no es requerida.
El voltaje de alimentación a la electrónica del equipo es tomada del sistema a monitorear. La alimentación a la electrónica del equipo, los contactos y la conexión para el dispositivo externo de almacenamiento de energía están asilados del sistema por medio de un doble aislamiento. Transfomadores de entrada especiales atenúan las interferencias del sistema.
Los valores de respuesta para la subtensión y sobretensión así como el retardo de respuesta son ajuste continuo.
Características
- Vigilancia de mínima y máxima tensión en sistemas 3AC
- No requiere tensión auxiliar
- 2 contactos conmutados libres de potencial tanto para mínima como máxima tensión
- Ajuste de alarmas: 0,7…0,95 X Un/1,05…1,3 x Un
- Para tensiones nominales: 3AC 690/500/480/440/400/230/110/100 V
- Retardo ajustable: 0…5s
- LED's de servicio, máxima y mínima tensión
Aplicaciones
- Vigilancia del suministro a maquinas e instalaciones
- Vigilancia de consumidores
- Conexión o desconexión de instalaciones a partir de determinados valores
- Vigilancia de fuentes de emergencia
LINETRAXX® VMD258 Variante(s)
| Tipo | Conexión | Ref. |
|---|---|---|
| VMD258 3AC 100 V | 3AC, 100 V | B93010060 |
| VMD258 3AC 110 V | 3AC, 110 V | B93010061 |
| VMD258 3AC 230 V | 3AC, 230 V | B93010062 |
| VMD258 3AC 400 V | 3AC, 400 V | B93010063 |
| VMD258 3AC 440 V | 3AC, 440 V | B93010064 |
| VMD258 3AC 480 V | 3AC, 480 V | B93010065 |
| VMD258 3AC 500 V | 3AC, 500 V | B93010066 |
| VMD258 3AC 690 V | 3AC, 690 V | B93010067 |
Accesorios opcionales para LINETRAXX® VMD258
| Descripción | Ref. |
|---|---|
| Clips de montaje adicionales (para montaje con tornillos) | B98060008 |
| Acumulador de energía ES258 | B93010068 |
Descargas para LINETRAXX® VMD258
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| VMD258 | Declaración de conformidad CE | 82.9 KB | 2022/08/1212.08.2022 | ||
| VMD258 | Manuales | 719.9 KB | DE | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Manuales | 719.9 KB | EN | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Datos técnicos | 862.5 KB | DE | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Datos técnicos | 859.5 KB | EN | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Datos técnicos | 467.4 KB | ZH | 2019/05/1313.05.2019 | D00068 |
