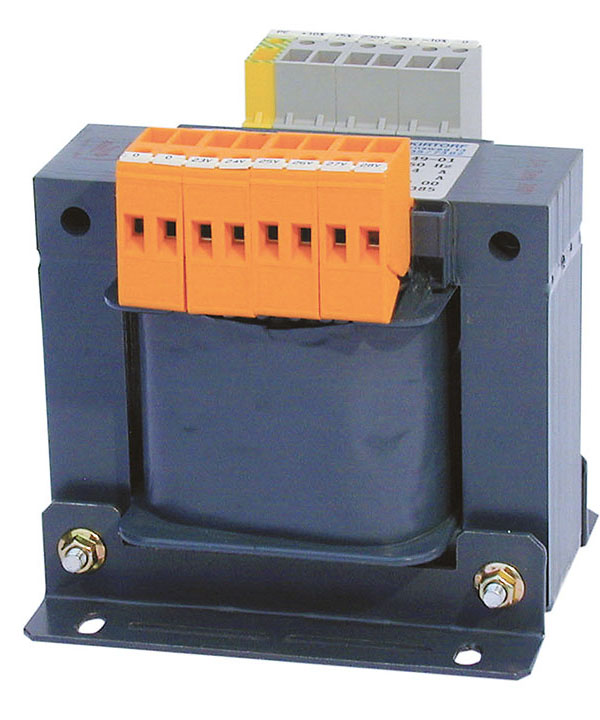

Transformadores para lámparas de quirófano ESL0107
- Transformador para lámparas de quirófano
- Adaptación de la tensión en el lado primario y secundario
- Bobinado apantallado
- Soporte de montaje aislado
- Aislamiento reforzado
La serie de transformadores ESL0107 han reforzado el aislamiento y cumplen los requisitos de la norma IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1). Los transformadores incorporan varias tomas en el primario y secundario para un ajuste de tensión fino y con ello el cumplimiento de las exigencias de la alimentación de lámparas de quirófano en recintos de grado 2. Para minimizar los efectos de las interferencias eléctricas se instala una pantalla electroestática entre el bobinado primario y el secundario del transformador conectándola a la barra equipotencial.
Los ángulos de fijación se encuentran aislados del núcleo del transformador para asegurar que se cumplen los requisitos de las normativas. Los bobinados están completamente impregnados en resina, de esta manera se garantiza la protección contra la corrosión. Los transformadores están diseñados para su uso en locales sin humedad.
- Transformador para lámparas de quirófano
- Adaptación de la tensión en el lado primario y secundario
- Bobinado apantallado
- Soporte de montaje aislado
- Aislamiento reforzado
La serie de transformadores ESL0107 han reforzado el aislamiento y cumplen los requisitos de la norma IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1). Los transformadores incorporan varias tomas en el primario y secundario para un ajuste de tensión fino y con ello el cumplimiento de las exigencias de la alimentación de lámparas de quirófano en recintos de grado 2. Para minimizar los efectos de las interferencias eléctricas se instala una pantalla electroestática entre el bobinado primario y el secundario del transformador conectándola a la barra equipotencial.
Los ángulos de fijación se encuentran aislados del núcleo del transformador para asegurar que se cumplen los requisitos de las normativas. Los bobinados están completamente impregnados en resina, de esta manera se garantiza la protección contra la corrosión. Los transformadores están diseñados para su uso en locales sin humedad.
Características
- Bobina con blindaje al descubierto
- Ángulos de sujeción asilados
- Clase de protección, IP00 (formato abierto)
- Aislamiento reforzado
- Clasificación del aislamiento ta 40/E
- Conexiones: Bornas con tornillo
- Grupo de conmutación: IiO
Transformadores para lámparas de quirófano ESL0107 Variante(s)
| Tipo | Ref. |
|---|---|
| ESL0107/120 | B924632 |
| ESL0107/160 | B924633 |
| ESL0107/280 | B924634 |
| ESL0107/400 | B924637 |
| ESL0107/630 | B924638 |
| ESL0107/1000 | B924639 |
