LINETRAXX® NGRM550

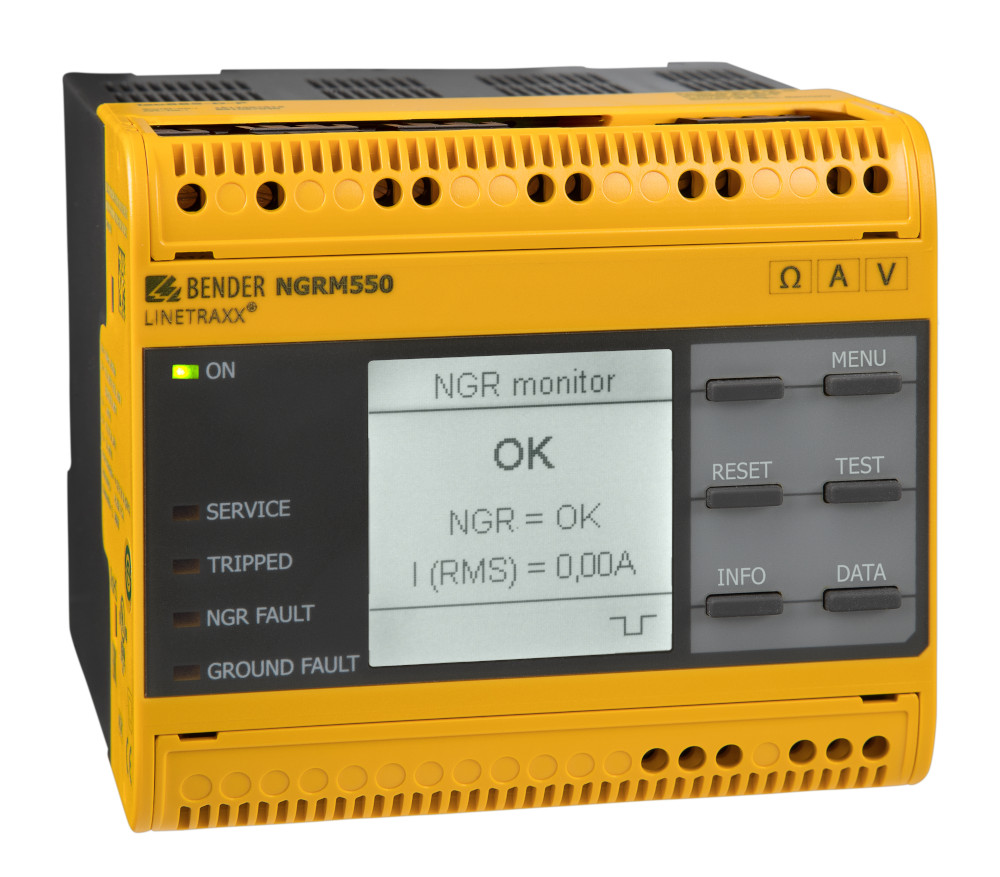

El monitor de la resistencia de puesta a tierra del neutro NGRM550 proporciona una detección de fallas en dicha NGR y una protección contra fallas a tierra. Se suele instalar en transformadores y generadores a tierra de baja resistencia en sistemas eléctricos comerciales e industriales. En estos sistemas, el NGRM550 monitoriza:
- la corriente a través de la resistencia de neutro a tierra
- la tensión entre el punto estrella del transformador y tierra (caída de tensión a través de la resistencia a tierra)
- fallo NGR (abierto), incluido el fallo de las conexiones entre el neutro y tierra
Una de las mayores ventajas es la interfaz de usuario multilingüe que permite la lectura de valores y la programación en su lengua materna.
Resulta una solución ideal fácil de adaptar a aplicaciones LRG existentes o de instalar en fábrica en nuevos equipos LRG. Si los clientes lo prefieren, se pueden programar fácilmente el relé a través del servidor web incorporado. Los NGRM550 se conectan fácilmente a un sistema de monitorización a través de Modbus TCP/IP o RTU. Extensible hasta 25 kV y 2,000 A.
![[Translate to Español:] NGRM550](/fileadmin/_processed_/1/0/csm_NGRM550_WEB_debfd7ed60.jpg "[Translate to Español:] NGRM550")
El monitor de la resistencia de puesta a tierra del neutro NGRM550 proporciona una detección de fallas en dicha NGR y una protección contra fallas a tierra. Se suele instalar en transformadores y generadores a tierra de baja resistencia en sistemas eléctricos comerciales e industriales. En estos sistemas, el NGRM550 monitoriza:
- la corriente a través de la resistencia de neutro a tierra
- la tensión entre el punto estrella del transformador y tierra (caída de tensión a través de la resistencia a tierra)
- fallo NGR (abierto), incluido el fallo de las conexiones entre el neutro y tierra
Una de las mayores ventajas es la interfaz de usuario multilingüe que permite la lectura de valores y la programación en su lengua materna.
Resulta una solución ideal fácil de adaptar a aplicaciones LRG existentes o de instalar en fábrica en nuevos equipos LRG. Si los clientes lo prefieren, se pueden programar fácilmente el relé a través del servidor web incorporado. Los NGRM550 se conectan fácilmente a un sistema de monitorización a través de Modbus TCP/IP o RTU. Extensible hasta 25 kV y 2,000 A.
Características
- Determinación de RNGR con procedimiento de medida pasivo y activo
- Monitorización continua de RNGR ncluso estando la instalación desenergizada
- Alarma o desconexión en caso de fallo a tierra
- Monitorización de la corriente INGR
- Monitorización de la tensión UNGR
- Comunicación a través de Ethernet
- Servidor web
- Selección de idiomas (español, inglés, alemán, francés)
- Botón de prueba (interno, externo) con/sin disparo
- Análisis de transformada rápida de Fourier de las señales medidas
- Relé para la detección de fallos a tierra y fallos de resistencia
- Relé para la desconexión del equipo tras un periodo de tiempo configurado
- Posibilidad de combinación con RCMS… para la desconexión automática de salidas de alimentación
- Interfaz de usuario gráfico
- Amplio rango de tensión de alimentación
- Altura de servicio 2000 m sobre nivel del mar
- Memoria de fallos / histórico
- Salida analógica de valores medidos (0…10 V, 4…20 mA, etc., selección de parámetros)
- Protección con contraseña
- Activación en RMS, señal de oscilación fundamental o armónicos
- Detección de fallos a tierra en AC/DC
LINETRAXX® NGRM550 Variante(s)
| Tipo | Tensión de alimentación US / Margen de frecuencia Hz | Ref. |
|---|---|---|
| NGRM550 | AC 48…240 V, 40…70 Hz DC 48…240 V | B94013550 |
Accesorios opcionales para LINETRAXX® NGRM550
Acoplador CD…
| Tipo | Tensión Usys | Ref. |
|---|---|---|
| CD1000 | 400…690 V | B98039010 |
| CD1000-2 | 400…1000 V | B98039053 |
| CD5000 | 1000…4200 V | B98039011 |
| CD14400 | 4300…14550 V | B98039054 |
| CD25000 | 14551…25000 V | B98039055 |
Transformador de medida de corriente
| Tipo | Tensión/Corriente | Ref. |
|---|---|---|
| CTAC35 CTAC60 CTAS50 CTAS80 CTAS120 | AC hasta 30 A | B98110007 B98110017 B98110009 B98110010 B98110011 |
| CTUB103-CTBC35 | AC/DC hasta 10 A | B78120030 |
| CTUB103-CTBC60 CTUB103-CTBC120 | AC/DC hasta 25 A | B78120031 B78120032 |
| CTB31…CTB51 serie | AC > 30…1000 A | B980860xx |
Tensión de alimentación para transformadores de corriente CTUB103…
| Tipo | Número máximo de transformadores de corriente conectados m | Ref. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 2 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 7 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 17 | B94053112 |
