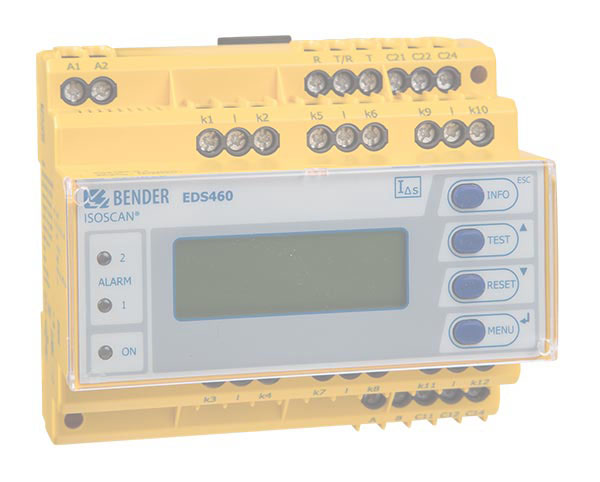

ISOSCAN® EDS460-DG

- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 01.01.2025.

Su contacto personal estará encantado de ayudarle.

 ¿Conoce ya nuestra nueva generación de productos?

ISOSCAN® EDS440

ISOSCAN® EDS440

¿Alguna duda? Contáctenos!

ISOSCAN® EDS460-DG
ISOSCAN® EDS460-DG

- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 01.01.2025.

Su contacto personal estará encantado de ayudarle.

 ¿Conoce ya nuestra nueva generación de productos?

ISOSCAN® EDS440

ISOSCAN® EDS440

¿Alguna duda? Contáctenos!

Características

  • Búsqueda de fallos de aislamiento en sistemas IT
  • Para sistemas IT DC (20…308 V)
  • Función de control e indicación en un solo aparato
  • 12 canales de medida (salidas) para transformadores toroidales de las series CTAC, WR, WS
  • Hasta 90 dispositivos de búsqueda de fallos de aislamiento EDS en el sistema (1080 canales de medida)
  • Tiempo de consulta máx. 10s para todos los canales de medida (consulta en paralelo)
  • Sensibilidad de respuesta 2…10 mA
  • Memoria de eventos para 300 sucesos
  • Dos relés de alarma, cada uno con un contacto conmutado
  • Corriente de trabajo/reposo seleccionable
  • Conexión tecla Reset/Test externa
  • Indicación a través de display gráfico
  • Margen de dirección del bus BMS 1…90
  • Interface de serie RS-485
  • Vigilancia permanente de la conexión del transformador toroidal
  • Comportamiento de la memoria de fallos seleccionable
  • Medición de corriente diferencial AC adicional

Aplicaciones

  • Búsqueda de fallos de aislamiento en sistemas IT DC
  • Circuitos de corriente principal DC en instalaciones industriales y en barcos
  • Sistemas IT DC desacoplados por diodos en centrales de energía

ISOSCAN® EDS460-DG Variante(s)

TipoTensión de alimentación US*Valor de respuestaRef.
EDS460-DG-1DC 16…94 V / AC 16…72 V, 42…460 Hz2…10 mAB91080018
EDS460-DG-2AC/DC 70…276 V / AC 42…460 Hz2…10 mAB91080019
EDS460-DGW-1DC 16…94 V / AC 16…72 V, 42…460 Hz2…10 mAB91080018W
EDS460-DGW-1AC/DC 70…276 V / AC 42…460 Hz2…10 mAB91080019W

Accesorios opcionales para ISOSCAN® EDS460-DG

Accesorios

TipoTensión de alimentación US*Ref.
DI-1DL (Amplificador intermedio)AC 85…260 V, 50…60 HzB95012047
DI-2USB (Convertidor de interfaces RS-485/RS-232)Alimentado desde interface USBB95012045

* Valores absolutos


Convertidor de protocolo

TipoTensión de alimentación USRef.
COM465IPAC/DC 24…240 V, 50…60 HzB95061065


Transformadores de corriente de medida

TipoDiámetro interior/mmForma de ejecuciónRef.
CTAC20ø 20redondoB98110005
CTAC35ø 35redondoB98110007
CTAC60ø 60redondoB98110017
CTAC120ø 120redondoB98110019
CTAC210ø 210redondoB98110020
WR70x17570 x 175rectangularB8080609
WR115x305115 x 305rectangularB98080610
WS20x3020 x 30divisibleB98080601
WS50x8050 x 80divisibleB98080603
WS80x8080 x 80divisibleB98080605
WS80x12080 x 120divisibleB98080606
WS80x16080 x 160divisibleB98080608


Transformadores de corriente de medida alternativos del programa Bender

TipoDiámetro interior/mmForma de ejecuciónRef.
W10/60010redondoB911761
W0-S2020redondoB911787
W1-S3535redondoB911731
W2-S7070redondoB911732
W3-S105105redondoB911733
W4-S140140redondoB911734
W5-S210210redondoB911735
WR70x175S70x175rectangularB911738
WR115x305S115x305rectangularB911739
WR150x350S150x350rectangularB911740
WR200x500S200x500rectangularB911763
WS50x80S50x80divisibleB911741
WS80x80S80x80divisibleB911742
WS80x120S80x120divisibleB911743
WS80x160S80x160divisibleB911755
